根据入射面的不同，直角棱镜可以使光路偏转90°或180°。直角棱镜可使用的材质为N-BK7、紫外熔融石英、氟化钙、硒化锌或锗。N-BK7直角棱镜可选不镀膜、在斜面镀膜或两个直角面上镀宽带减反射膜。
直角棱镜由于全内反射(TIR)可用作90°反射镜，当输入光从棱镜的一个直角面入射时，光线会在斜面的玻璃/空气界面处发生全内反射，并从另一个直角面出射。直角棱镜能使入射光偏转90°，所以完全可以作为反射镜使用。
直角棱镜还能用作180°后向反射镜，当输入光从棱镜的斜面入射时，光会在直角面的玻璃/空气界面发生全内内反射。在经过下一个直角面时发生第二次全内反射，最后以平行于入射光束的方向从斜面出射。如同后向反射镜一样，光路产生的180°偏转与入射角度无关。
技术规格:
材料......................................BK7 grade A optical glass
尺寸公差..............................................+0.0, -0.2mm
有效孔径........................................................> 85%
角度误差........................................................见下表
面形精度............................................λ/8 @ 632.8nm
光洁度.......................................60-40 scratch and dig
倒角................................................0.2~0.5mm x 45°
镀膜...............................................................不镀膜

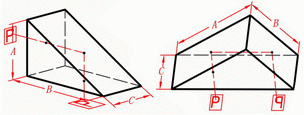

| P/N | A | B | C | Deviation |
|---|---|---|---|---|
| 20101 | 3.20 | 3.20 | 3.20 | <180" |
| 20102 | 3.20 | 3.20 | 3.20 | <60" |
| 20103 | 3.20 | 3.20 | 3.20 | <30" |
| 20104 | 3.20 | 3.20 | 3.20 | <10" |
| 20105 | 8.00 | 8.00 | 8.00 | <180" |
| 20106 | 8.00 | 8.00 | 8.00 | <60" |
| 20107 | 8.00 | 8.00 | 8.00 | <30" |
| 20108 | 8.00 | 8.00 | 8.00 | <10" |
| 20109 | 10.00 | 10.00 | 10.00 | <180" |
| 20110 | 10.00 | 10.00 | 10.00 | <60" |
| 20111 | 10.00 | 10.00 | 10.00 | <30" |
| 20112 | 10.00 | 10.00 | 10.00 | <10" |
| 20113 | 12.70 | 12.70 | 12.70 | <180" |
| 20114 | 12.70 | 12.70 | 12.70 | <60" |
| 20115 | 12.70 | 12.70 | 12.70 | <30" |
| 20116 | 12.70 | 12.70 | 12.70 | <10" |
●其他规格和镀膜要求请联系EastOptics销售获得。
