保罗棱镜

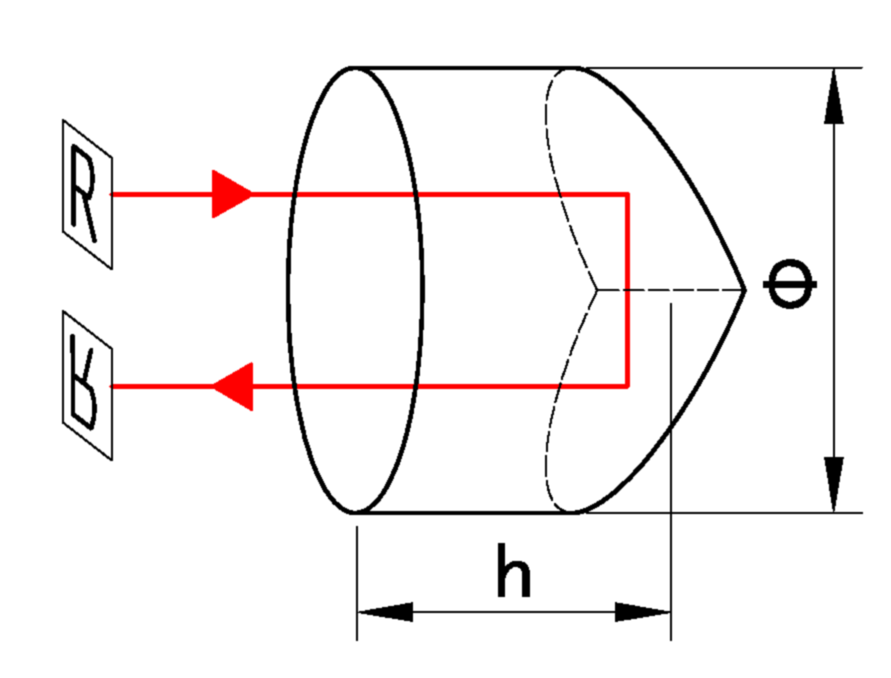

保罗棱镜由一个圆形通光面和两个互相垂直的反射面构成，两个互相垂直的反射面构成一个屋脊面，光线从圆形通光面入射，在屋脊面上经过两次全反射后返回，所成的像成左右不变，上下颠倒。
技术规格:
材料.........................................................................H-K9L优
尺寸公差..................................................................±0.2mm
180° 背离误差...............................................................见下表
面形......................................反射面λ/10,通光面λ/8 @632.8nm
波前畸变.........................................................λ/4 @632.8nm
光洁度...................................................60-40 scratch and dig
倒角.................................................................<0.5mm×45°
镀膜..........................................................................不镀膜
| P/N | Φ | h | deviation |
|---|---|---|---|
| 20501 | 12.7 | 12.7 | <1" |
| 20502 | 25.4 | 25.4 | <1" |
| 20503 | 12.7 | 12.7 | <5" |
| 20504 | 25.4 | 25.4 | <5" |
| 20505 | 12.7 | 12.7 | <10" |
| 20506 | 25.4 | 25.4 | <10" |
●尺寸单位:毫米
●其他规格和镀膜要求请联系EastOptics销售获得。
